貼片電容代理商為您介紹MLCC貼片電容： 多層片式陶瓷電容器（Multi-Layer Ceramic Capacitors，MLCC）——簡稱貼片電容、片容，日本及臺灣地區常稱為積層電容或疊層電容，1960年代由美國人創造，1980年代被日本人發揚光大并完成用低本錢賤金屬量產。

       作為電子整機中首要的被動貼片元件，MLCC的制作工藝復雜，應用規模非常廣泛，通常被應用于各類電子產品和各種高、低頻電容中，它具有高可靠性、高精度、高集成、低功耗、大容量、小體積和低本錢等特點，起到退耦、耦合、濾波、旁路和諧振等效果。
       很多人不了解貼片電容的制作工藝和流程，下面千聚電子為我們簡單解說一下！
       制作流程
       貼片電容首要構造包含端電極、內電極和陶瓷介質三部分。
       端電極一般包含底層、阻擋層、焊接層三部分。其間底層常為銅金屬電極或銀金屬電極，首要效果是與內電極銜接，引出容量；阻擋層屬于鎳鍍層，其首要完成熱阻擋效果；焊接層屬于Sn層，其首要效果是提供焊接金屬層。
       內電極位于貼片電容內部，首要提供電極板正對面積，它與陶瓷介質一般是交 而陶瓷介質的的效果在于在極化介電儲能，至于陶瓷介質的資料就很多了，比方貼片電容原料NPO、X7R.....等。

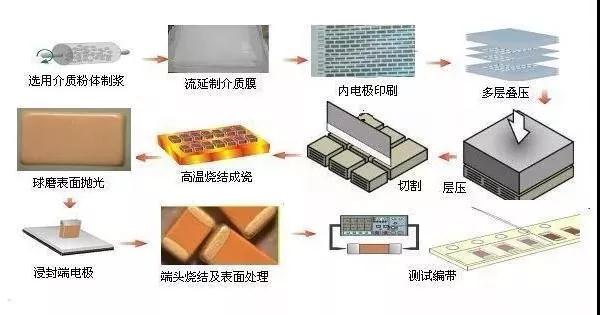

       貼片電容結構：將一次性高溫燒結而成，印有內電極的陶瓷介質膜片以一定的錯位方法疊合而成。下面是貼片電容的制作流程圖：
       規范系列化的外形尺度，最常用英寸單位體系來表明： 如，0603—"06"表明：長0.06 inch=1.6mm； "03"表明：寬0.03 inch=0.8mm； 也有用國際單位體系表明： 如，1608—"16"表明：長1.6mm； "08"表明:寬0.8mm 注意：最小規范尺度01005(長0.25mm*寬0.125mm)，目前只有少量幾家日本公司在批量出產； 0201、0402、0603是目前用量最大的尺度規范，大型的MLCC企業均可批量出產。國內，深圳宇陽是專做小尺度MLCC的廠家； 2220及以上尺度規范產品，商場占有量很小，大型企業一般不出產，首要是中小MLCC企業在出產供應。

       額外電壓系列
       電壓系列有： 1、3.3V、6.3V、10V、16V、25V、50V ； 2、100V、200V、250V、500V、630V ； 3、1000V、2000V、3000V ； 4、4000V 、5000V、8000V 3.3V～16V，低壓，一般是高容品代替電解電容； 25V～50V，是最慣例的產品； 100V～630V，中壓，一般是0805及以上尺度規范； 1000V～3000V，高壓，一般是1206及以上尺度規范； 4000V以上屬超高壓產品，對應的尺度2220及以上尺度規范。 日本品牌占據低壓高容產品大部份的商場份額，中高壓產品首要出產廠家有TDK、風華高科及禾申堂。
       原料（陶瓷介質）
       陶瓷貼片電容器（MLCC）運用的陶瓷介質資料首要分為順電體（I類）和鐵電體（II類）兩大類，它們下面均有很多種容量溫度特性規矩相似，詳細數值不同的詳細介質資料。這兩類介質資料的介電常數會隨溫度的改變而改變，但改變起伏和規矩完全不同，為此 EIA 制定了“I類瓷介容量溫度系數”和“II類瓷介容量溫度特性”兩套容量溫度特性規范。
       類瓷介容量溫度系數 例：COG表明溫度系數為(0±30)ppm/℃，也就是MIL規范中的NPO（Negative-Positive-"0",負—正—零）。COG與NPO是不同規范體系的表明方法，是等同的。
       II類瓷介容量溫度特性 例：X7R表明-55℃～125℃溫度區間內，以20℃為基準,容量答應改變規模±15% .
